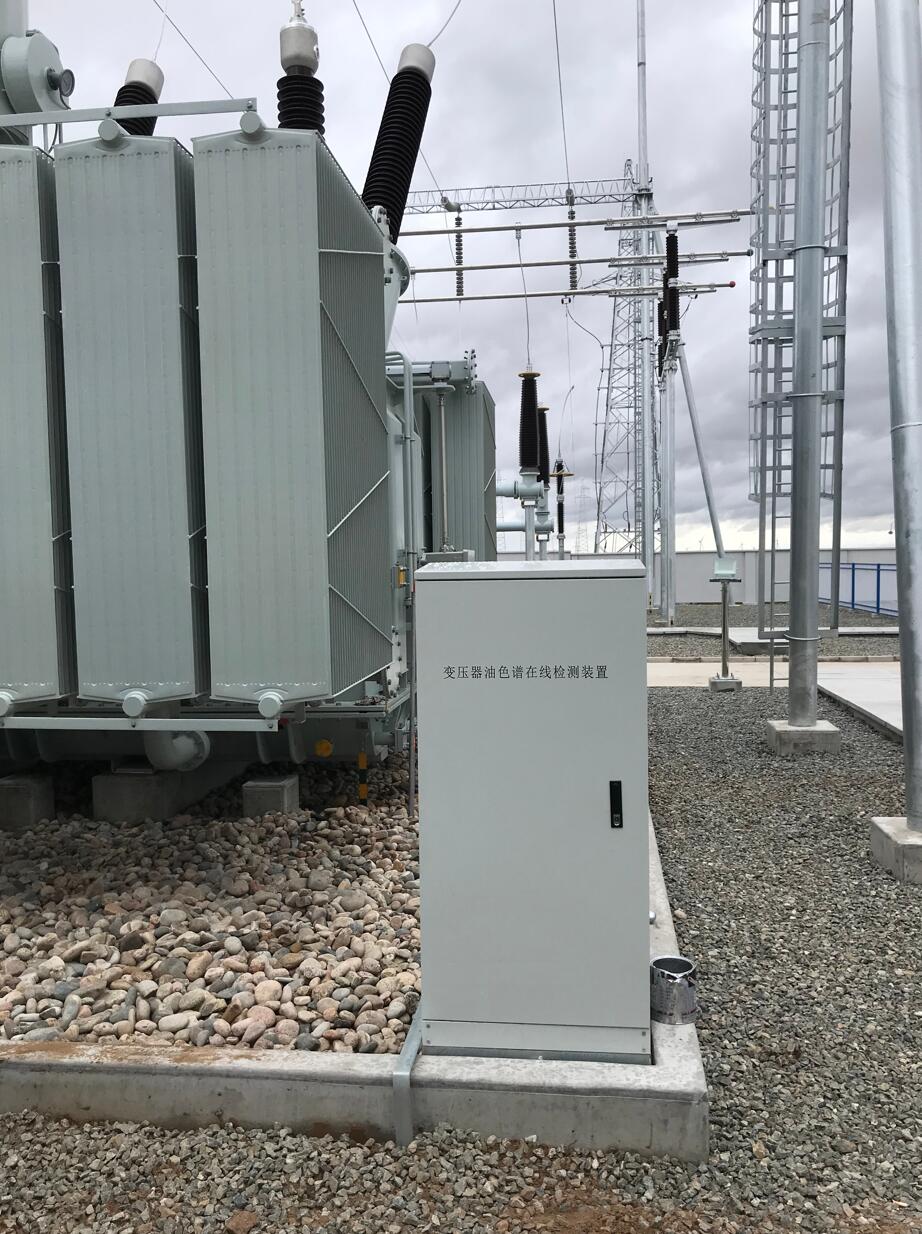

變壓器油色譜在線監測系統

工作原理

光聲光譜技術是基于光聲效應來檢測吸收物體積分?jǐn)?shù)的一種光譜技術，即氣體分子吸收特定波長的電磁輻射(紅外光)所產生的效應。氣體分子吸收經過調制的特定波長紅外輻射而被激發到高能態，由于高能態極不穩定，分子隨即以無輻射躍遷形式將吸收的光能變?yōu)闊崮芏氐交鶓B(tài);宏觀上表現為壓力的變化，即產生聲波。光聲信號的相位與光的調制相位相同,而光聲信號的強度與氣體的體積分?jǐn)?shù)及光的強度成正比。光的強度一定時，根據光聲信號強度就可以定量分析出氣體的體積分?jǐn)?shù)。

產品特點

產品集控制，測量、分析功能為一體，在保證產品性能和質量的前提下，解決了氣相色譜技術不可避免的需要定期維護更換的問題，降低了維護成本。該裝置保持了我公司產品向來所具有的穩定性、可靠性、準確性等方面的優勢:

1.在線檢測H2、CO、C02、 CH4、C2H4、 C2H2、 C2H6的濃度及增長率，并可根據用戶需要增加氧氣(02)，氮?dú)?/span>(N2)及微水(H20)的監測;

2.相較氣相色譜監測方式，無需載氣部分，后期基本免維護;

3.檢測周期短，下限檢測周期一小時;

4.高穩定性、高精度氣體檢測技術，傳感器漂移小，可校準,測量結果準確;

5.成熟可靠的通信方式，采用標準網絡協議，支持遠程數據傳輸;

6.多樣的數據顯示及查詢方式,提供報表和趨勢圖,歷史數據存儲量大;

7.開放的數據庫，可接入電力系統局域網;

技術指標

1.性能參數

工作電源：AC220V土15%， 50Hz士1Hz, 1000VA 或1400VA (帶伴熱帶)

檢測油溫：0~ 100℃

環境溫濕度：-40℃+65℃; 5%~95%(產品內部,無凝露、無結冰)

大氣壓力：80kPa~110kPa

上限風速：35m/s (離地面10m高、10min 平均風速、戶外)

上限日溫差：25C (戶外)

日照強度：0.1W/cm2(風速 0.5m/s、戶外)

覆冰厚度：10mm (戶外)

防護等級： IP55

設備尺寸：643mm (長) X550mm (寬) X1151m (高)

設備重量：150kg

檢測周期：下限1小時，檢測周期可自行設定

數據存儲：≥10 年

報警設定：氣體濃度、相對產氣率、一定產氣率超限告警;硬結點輸出、報警可遠傳

功能擴展：氧氣(02)、氮?dú)?/span>(N2)和微水(H20)監測。

主變負荷監測(2路交流信號測量) 、

油溫監測(2路4~20mA 測量)、

變壓器檔位監測(5路數字量輸入) 。
